TOKY-PMS2.0電力監控系統在寧夏銀川機場的應用
發布時間：2018-11-20 查看：13870
項目名稱：銀川機場三期擴建電力監控系統的設計與應用項目地點：寧夏 銀川
實施時間：2016年11月
項目簡介：
銀川機場三期擴建工程是寧夏回族自治區建設的標志性工程及重點項目之一，預計新航站樓將于2016年年底投入使用。該項目采用了廣東東崎電氣有限公司的toky-PMS2.0電力監控系統，該系統通過對各建筑區域電氣設備的電流、電壓、功率、電能、功率因數以及頻率、諧波、電力品質參數、報警狀態等進行數據采集，能實現配電網絡運行分析、智能遠程操控、電能質量分析、電能計量管理、節電空間評估、設備運行狀態及維護、數據查詢及報表打印等功能。為航站樓的智能監控、能耗管理、設備管理、電氣安全等提供綜合保障。
已建成的銀川河東機場T3航站樓
T3航站樓值機柜臺
系統實現的功能：
1、數據采集及處理：通過多功能電力儀表單元實時采集現場各種電量參數：電流、電壓、功率、電能、功率因數以及頻率、諧波、電力品質；
2.、畫面顯示：全部設備的測量值的實時數據、各種告警信息、計算機監控系統的狀態信息；
3、記錄功能：具有對各種歷史數據的實時存儲功能，以供隨時查詢、回顧、打?。?/span>
4.、報警處理：對實時采集數據進行分析，對超限參數實時報警，開關分合閘信息報警等，并將報警歸納于不同的報警窗口中，根據不同的報警級別，采用推出畫面、光顯示、條紋閃爍及不同聲音級別的音響進行報警；
5、具有完善的用戶管理功能，避免越權操作；
6、報表打印功能：可選定各種電參量打印、定時打印各種歷史數據，運行參數，事故報告統計，電度量統計報表。
7、生成圖表：對記錄的數據可導出報表，也可生成報表，以供管理員進行數據分析。

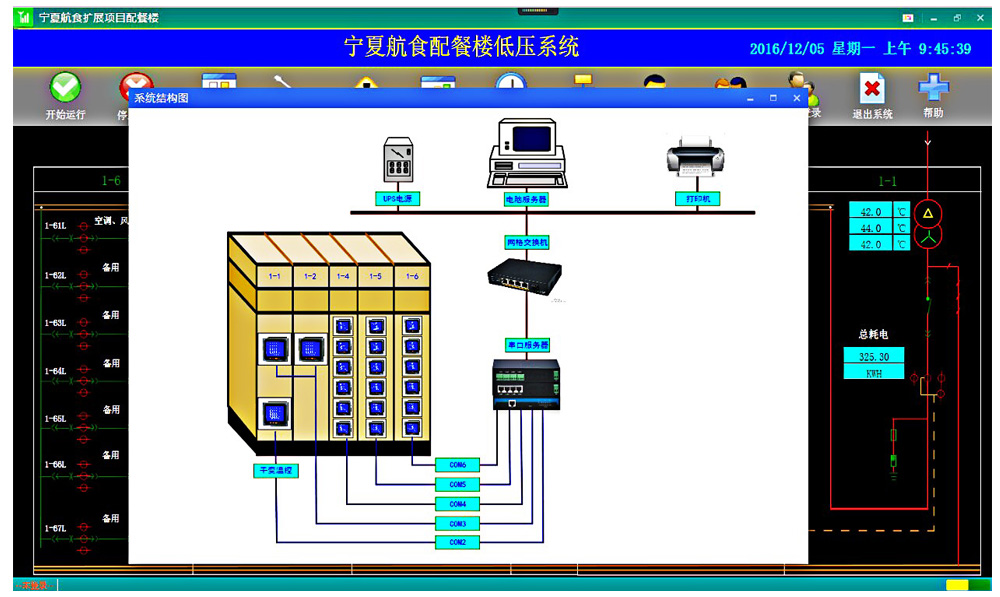

系統軟件畫面截圖1
系統軟件畫面截圖2
